FusionCube基础知识

|
字数总计 12930 | 阅读时长 32分钟 | 阅读量 182

FusionCube基础知识

产品描述

定位

FusionCube作为实现企业信息一体化的IT基础设施平台，以“软硬件垂直深度集成和调优”、“快速部署”、“统一管理”的理念，提供应用融合部署，提升核心业务运作效率，降低整体采购成本。

FusionCube代表了IT产品的一个演进方向，基于虚拟化技术，将计算、存储、网络资源垂直整合，实现快速部署和扩容、简化维护，满足企业的快速变化的信息需求。

FusionCube作为虚拟化超融合基础设施，是一个开放的、可扩展的系统。通过统一资源管理、运维管理等特性，帮助用户简单、快速实现不同应用的部署和维护管理。用户可根据其业务需求，在FusionCube上定制开发、部署、更新或管理业务应用。

系统架构

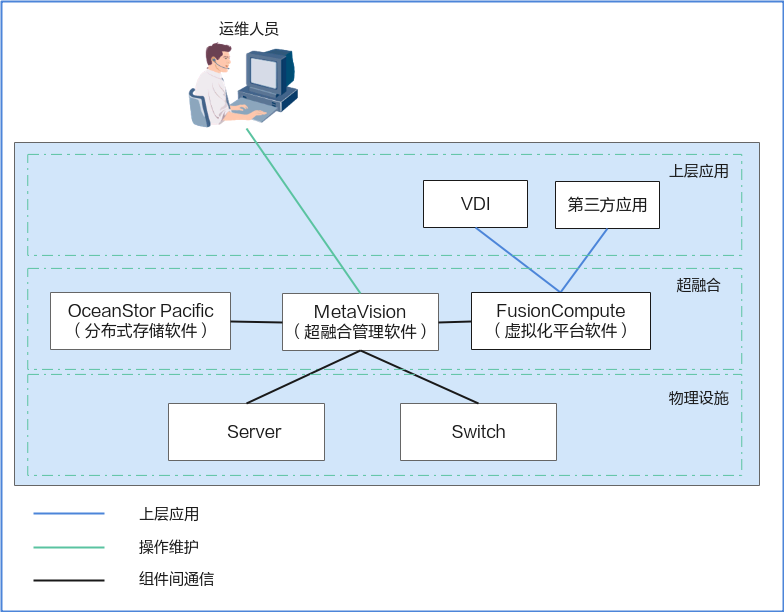

逻辑架构

网络形式

FusionCube支持管理平面与BMC（Baseboard Management Controller）平面分离部署或者合并部署两种网络部署形态

节点类型

FusionCube在FusionCompute场景下支持以下五种节点：

  • MCNA（管理计算节点，Management Computing Node Agent）
  • SCNA（存储计算节点，Storage Computing Node Agent）
  • CNA（计算节点，Computing Node Agent）
  • SNA（存储节点，Storage Node Agent）
  • DBN（数据库节点，Database Node）

HCI部署方式

MCNA+SCNA+CNA+DBN

FusionCube 1000H & 1000D 网络形态

节点 说明 部署原则
MCNA MCNA是具有管理、计算、存储功能的节点，其上部署了MetaVision、VRM和FusionStorage Manager等管理软件。 必须部署2个。
SCNA SCNA是具有存储、计算功能的节点。 部署≥0个。
CNA CNA是具有计算功能的节点。 部署≥0个。
DBN DBN不部署虚拟化平台软件，是采用物理部署模式，具有数据库功能的节点。 部署≥0个。

dHCI部署方式

FusionCube 1000H & 1000D 网络形态

节点 说明 部署原则
MCNA MCNA是具有管理、计算功能的节点，其上部署了MetaVision、VRM和FusionStorage Manager等管理软件。 必须部署2个。
SNA SNA不部署虚拟化平台软件，是采用物理部署模式，具有存储功能的节点。 部署≥3个。
CNA CNA是具有计算功能的节点。 部署≥0个。
DBN DBN不部署虚拟化平台软件，是采用物理部署模式，具有数据库功能的节点。 部署≥0个。

软件介绍

软件组成

节点 说明 部署原则
MCNA MCNA是具有管理、计算功能的节点，其上部署了MetaVision、VRM和FusionStorage Manager等管理软件。 必须部署2个。
SNA SNA不部署虚拟化平台软件，是采用物理部署模式，具有存储功能的节点。 部署≥3个。
CNA CNA是具有计算功能的节点。 部署≥0个。
DBN DBN不部署虚拟化平台软件，是采用物理部署模式，具有数据库功能的节点。 部署≥0个。

组网规划

组网原则

  • 每个节点提供2个GE端口和2个10GE/25GE端口，管理配置1个主备bond（2GE），存储平面两个端口（210GE/2*25GE）负载均衡。
  • 每个节点提供一个BMC Mgmt端口。
  • 每对10GE交换机使用2个40GE端口进行堆叠或M-LAG（Multichassis Link Aggregation Group）组网，默认支持12个服务器节点。
  • 每个机柜默认配置1对10GE交换机，配置规模大于1机柜时，需要额外配置1对汇聚交换机。
  • 基本交换机对外提供4个10GE/GE上行端口。

开局安装

现场安装

开局流程

FusionCube 1000H & 1000D 开局流程

开局阶段 说明
开局准备 准备用于执行安装的本地PC，以及安装所需要的工具和软件包。
规划数据 规划安装所需要的登录参数和网络参数。
配置交换机 完成网络配置相关操作。
部署安装工具 通过配置本地PC、安装和配置Oracle VM VirtualBox（以下简称VirtualBox）及创建和配置虚拟机FusionCube Builder，并根据FusionCube Builder与待安装服务器使用的不同网络连接方式，配置FusionCube Builder的IP地址和网关，完成安装工具的部署。
安装系统软件 通过FusionCube Builder，在服务器上安装分布式存储、MetaVision等系统软件，完成节点的安装。
初始化系统 进行FusionCube系统初始化。
加载License文件 为系统加载License文件，使系统获得新的使用期限和服务授权。
配置MetaVision 进行相关后续操作，完成FusionCube的整体配置。
配置FusionCompute 配置FusionCube对接FusionCompute。
开局质检 通过开局质检，巡检系统，确保系统正常运行。
（可选）安装和配置仲裁服务器 安装仲裁软件以及配置仲裁服务器网络等操作。

开局准备

工具

名称 说明 获取方式
Oracle VM VirtualBox 虚拟机快速部署工具，版本要求为6.1.0及以上。 相关社区建议获取路径：https://www.virtualbox.org/
WinSCP 跨平台文件传输工具，使用SFTP协议，版本要求为5.19.6及以上。 WinSCP官网
PuTTY 远程命令行登录工具，使用SSH协议，版本要求为0.77及以上。 PuTTY官网

软件包

FusionCube Builder软件包（必选）
名称 说明
FusionCube_versionFCV-BuilderTemplate.ova示例：FusionCube_8.1.5_FCV-BuilderTemplate.ovaFusionCubeversion_FCV-BuilderTemplate.ova.asc示例：FusionCube_8.1.5_FCV-BuilderTemplate.ova.asc 用于在Oracle VM VirtualBox中安装FusionCube Builder虚拟机。
FusionCube_versionFCV-Builder.zip示例：FusionCube_8.1.5_FCV-Builder.zipFusionCubeversion_FCV-Builder.zip.asc示例：FusionCube_8.1.5_FCV-Builder.zip.asc 用于部署FusionCube Builder软件
MCNA节点软件包
名称 说明
FusionCube_version_FCV.zip示例：FusionCube_8.1.5_FCV.zip 用于安装FusionCube的管理软件。
FusionCube_version_FCV-Driver.zip示例：FusionCube_8.1.5_FCV-Driver.zip 用于安装FusionCube所需各种驱动。
FusionCompute_CNA-version-X86_64.iso示例：FusionCompute_CNA-8.5.0-X86_64.isoFusionCompute_CNA-version-X86_64.iso.asc示例：FusionCompute_CNA-8.5.0-X86_64.iso.asc 用于部署x86架构服务器FusionCompute计算节点和管理节点。
FusionCompute_VRM-version-X86_64.zip示例：FusionCompute_VRM-8.5.0-X86_64.zip
FusionCompute-LinuxInstaller-version-X86_64.zip示例：FusionCompute-LinuxInstaller-8.5.0-X86_64.zipFusionCompute-LinuxInstaller-version-X86_64.zip.asc示例：FusionCompute-LinuxInstaller-8.5.0-X86_64.zip.asc
FusionCompute_CNA-version-ARM_64.iso示例：FusionCompute_CNA-8.5.0-ARM_64.isoFusionCompute_CNA-version-ARM_64.iso.asc示例：FusionCompute_CNA-8.5.0-ARM_64.iso.asc 用于部署Arm架构服务器FusionCompute计算节点和管理节点。
FusionCompute_VRM-version-ARM_64.zip示例：FusionCompute_VRM-8.5.0-ARM_64.zip
FusionCompute-LinuxInstaller-version-ARM_64.zip示例：FusionCompute-LinuxInstaller-8.5.0-ARM_64.zipFusionCompute-LinuxInstaller-version-ARM_64.zip.asc示例：FusionCompute-LinuxInstaller-8.5.0-ARM_64.zip.asc
FusionCompute_SIA-version-GuestOSDriver_X86.zip示例：FusionCompute_SIA-8.1.0.1-GuestOSDriver_X86.zipFusionCompute_SIA-version-GuestOSDriver_X86.zip.asc示例：FusionCompute_SIA-8.1.0.1-GuestOSDriver_X86.zip.asc 用于安装FusionCompute驱动。
FusionCompute_Inspection_8.5.0.zipFusionCompute_Inspection_8.5.0.zip.asc 用于安装FusionCompute健康巡检工具FusionCare。
OceanStor-Pacific_version.tar.gz示例：OceanStor-Pacific_8.1.5.tar.gz OceanStor Pacific软件包，用于安装分布式存储软件。
OceanStor-Pacific_version_API.tar.gz示例：OceanStor-Pacific_8.1.5_API.tar.gz OceanStor Pacific API包，用于FusionCube系统初始化。
OceanStor-Pacific_version_FC-FSM_x86-64.tar.gz示例：OceanStor-Pacific_8.1.5_FC-FSM_x86-64.tar.gz 用于安装MetaVision和FSM虚拟机节点操作系统。（x86服务器）
OceanStor-Pacific_version_FC-FSM_aarch64.tar.gz示例：OceanStor-Pacific_8.1.5_FC-FSM_aarch64.tar.gz 用于安装MetaVision和FSM虚拟机节点操作系统。（Arm服务器）
ojdbc8-12.2.0.1.jar Oracle的接口jar包，提供MetaVision对Oracle上各类资源的操作。
SNA节点软件包
软件包名称 说明
FusionCube_version_FCV.zip示例：FusionCube_8.1.5_FCV.zip 用于安装FusionCube的管理软件。
FusionCube_version_FCV-Driver.zip示例：FusionCube_8.1.5_FCV-Driver.zip 用于安装FusionCube所需各种驱动。
OceanStor-Pacific_version.tar.gz示例：OceanStor-Pacific_8.1.5.tar.gz OceanStor Pacific软件包，用于安装分布式存储软件。
EulerOS（x86）驱动：OceanStor-Pacific_version_Driver-RDMA_x86-64.zip示例：OceanStor-Pacific_8.1.5_Driver-RDMA_x86-64.zip 该软件包为可选包。EulerOS驱动包，用于安装Mellanox网卡驱动。请根据服务器架构下载对应的包。
EulerOS（Arm）驱动：OceanStor-Pacific_version_Driver-RDMA_aarch64.zip示例：OceanStor-Pacific_8.1.5_Driver-RDMA_aarch64.zip
OceanStor-Pacific_version_OS3.0.SP11_x86-64.tgz示例：OceanStor-Pacific_8.1.5_OS3.0.SP11_x86-64.tgz 该软件包为可选包。EulerOS（x86服务器）操作系统文件。
OceanStor-Pacific_version_OS3.0.SP11_aarch64.tgz示例：OceanStor-Pacific_8.1.5_OS3.0.SP11_aarch64.tgz 该软件包为可选包。EulerOS（Arm服务器）操作系统文件。
SCNA/CNA节点所需软件包
名称 说明
FusionCube_version_FCV.zip示例：FusionCube_8.1.5_FCV.zip 用于安装FusionCube的管理软件。
FusionCube_version_FCV-Driver.zip示例：FusionCube_8.1.5_FCV-Driver.zip 用于安装FusionCube所需各种驱动。
FusionCompute_CNA-version-X86_64.iso示例：FusionCompute_CNA-8.5.0-X86_64.isoFusionCompute_CNA-version-X86_64.iso.asc示例：FusionCompute_CNA-8.5.0-X86_64.iso.asc 用于部署x86架构服务器FusionCompute计算节点。
FusionCompute_CNA-version-ARM_64.iso示例：FusionCompute_CNA-8.5.0-ARM_64.isoFusionCompute_CNA-version-ARM_64.iso.asc示例：FusionCompute_CNA-8.5.0-ARM_64.iso.asc 用于部署Arm架构服务器FusionCompute计算节点。
FusionCompute_Inspection_8.5.0.zipFusionCompute_Inspection_8.5.0.zip.asc 用于安装FusionCompute健康巡检工具FusionCare。
OceanStor-Pacific_version.tar.gz示例：OceanStor-Pacific_8.1.5.tar.gz OceanStor Pacific软件包，用于安装分布式存储软件。
DBN节点软件包
名称 说明
FusionCube_version_FCV.zip示例：FusionCube_8.1.5_FCV.zip 用于安装FusionCube的管理软件。
FusionCube_version_FCV-Driver.zip示例：FusionCube_8.1.5_FCV-Driver.zip 用于安装FusionCube所需各种驱动。
OceanStor-Pacific_version.tar.gz示例：OceanStor-Pacific_8.1.5.tar.gz OceanStor Pacific软件包，用于安装分布式存储软件。
rhel-server-7.6-x86_64-dvd.isorhel-server-7.9-x86_64-dvd.isorhel-server-8.4-x86_64-dvd.isorhel-server-8.6-x86_64-dvd.iso Red Hat操作系统镜像文件。用于安装x86架构DBN节点的操作系统。Red Hat Enterprise Linux 7.6操作系统文件。Red Hat Enterprise Linux 7.9操作系统文件。Red Hat Enterprise Linux 8.4操作系统文件。Red Hat Enterprise Linux 8.6操作系统文件。
Red Hat Enterprise Linux 7.6驱动MLNX_OFED_LINUX-4.7-3.2.9.0-rhel7.6-x86_64.tgzRed Hat Enterprise Linux 7.9驱动MLNX_OFED_LINUX-5.1-2.3.7.1-rhel7.9-x86_64.tgzRed Hat Enterprise Linux 8.4驱动MLNX_OFED_LINUX-5.7-1.0.2.0-rhel8.4-x86_64.tgzRed Hat Enterprise Linux 8.6驱动MLNX_OFED_LINUX-5.7-1.0.2.0-rhel8.6-x86_64.tgz Mellanox网卡驱动包。当服务器存在Mellanox网卡，且服务器使用的操作系统为Red Hat Enterprise Linux操作系统时，需使用此驱动。
uniontechos-server-20-1021e-amd64.iso 统信操作系统（Unity Operating System，简称UOS）镜像文件。用于安装x86架构的DBN节点的操作系统。
MLNX_OFED_LINUX-5.7-1.0.2.0-uos20.1020-x86_64.tgz Mellanox网卡驱动包。x86架构服务器使用统信操作系统且存在Mellanox网卡时，需要使用此驱动。
Kylin-Server-10-SP2-Release-Build09-20210524-arm64.iso 麒麟操作系统镜像文件。用于安装Arm架构的DBN节点的操作系统。
MLNX_OFED_LINUX-5.7-1.0.2.0-kylin10sp2-aarch64.tgz Mellanox网卡驱动包。Arm架构服务器使用Kylin操作系统时，需要使用此驱动。
uniontechos-server-20-1021e-arm64.iso 统信操作系统镜像文件。用于安装Arm架构的DBN节点的操作系统。
MLNX_OFED_LINUX-5.7-1.0.2.0-uos20.1020-aarch64.tgz Mellanox网卡驱动包。Arm架构服务器使用统信操作系统时，需要使用此驱动。
工具类文件包（可选）
名称 说明
FusionCube_versionFCV-Tools.zip示例：FusionCube_8.1.5_FCV-Tools.zipFusionCubeversion_FCV-Tools.zip.asc示例：FusionCube_8.1.5_FCV-Tools.zip.asc 工具类文件，该软件包为可选包。当配置交换机堆叠时，需要使用该软件包。
